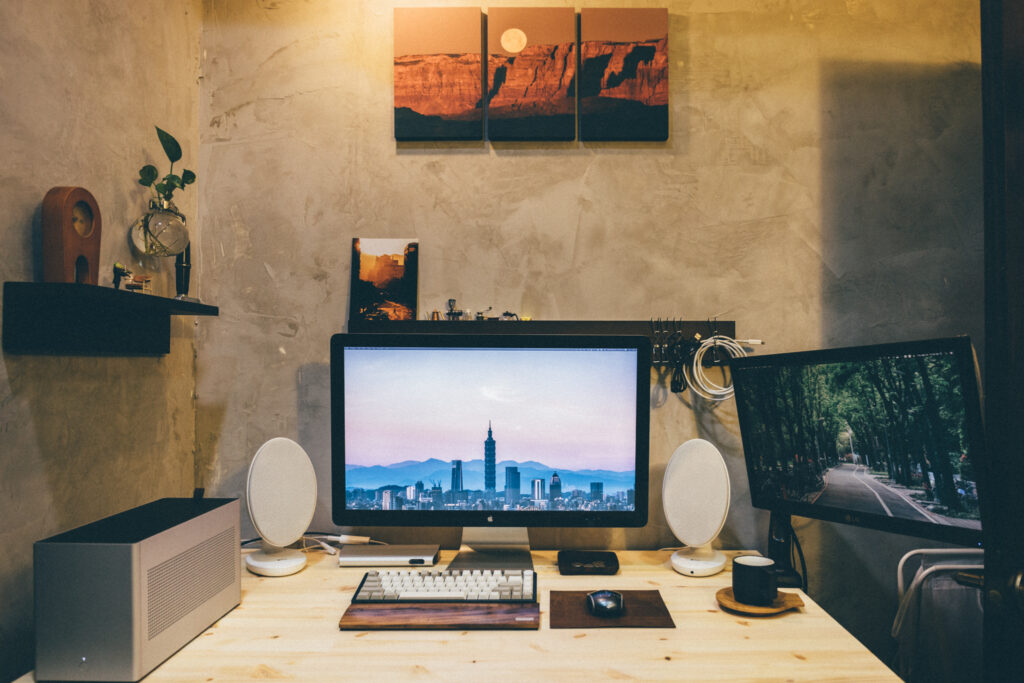

分享一下之前折騰黑蘋果 ITX 拍的一些照片,最初顯卡是 AMD 的 RX570 ,因為上課需要有段時間是用 ROCm PyTorch ,不過 RX570 的 4G VRAM 有點不夠用, Google 的 Colab 有時候又會 session timeout ,就有了升級顯示卡的念頭,無奈這幾年加密貨幣帶動了挖礦熱潮,顯卡限組裝(不能單買顯示卡,一定要連同其他電腦零組件一起買)、加價賣、大禮包各種花式銷售樣樣來,索性加入了等等黨的行列,從 2 系列等到了 3 系列,正所謂早買早享受,晚買等下代。2021 年 EVGA 我大哥開放排隊系統後,終於有機會拿到了一張 MSRP 的顯示卡(現在好像還有學生方案之類,真不愧是佛心公司),目前已改用 3090 + CUDA 跑一些深度學習的 code ,也因為 Apple 一直沒有支援新款的 NVIDIA 顯卡,黑蘋果也沒辦法用,只好回到 Windows 所謂正版軟體受害者的懷抱啦。

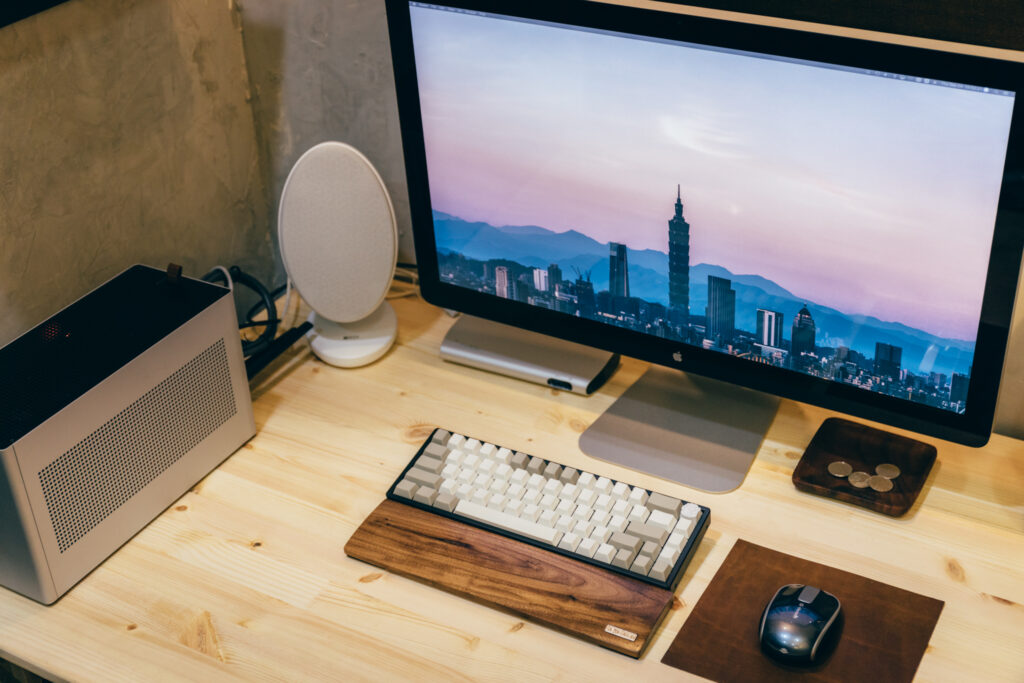

平常打字比較少看著鍵盤,換了無刻版本的鍵帽

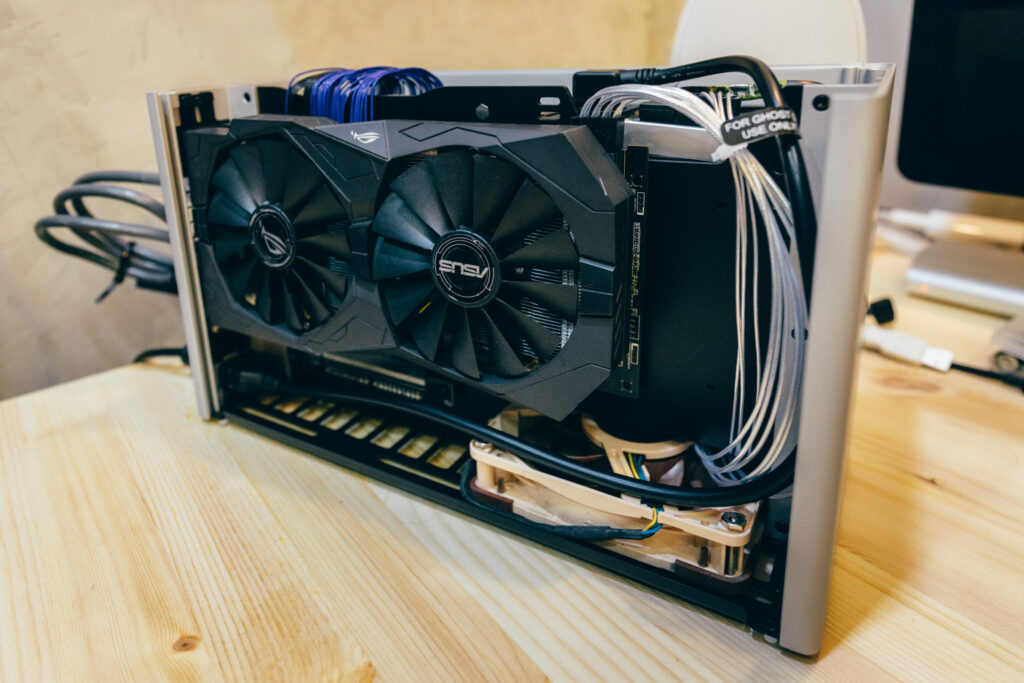

Louqe Ghost S1 機殼,GPU 側

一側為顯示卡,另一側為主機板、電源供應器的 ITX 機殼通稱為 A4 機殼,相比於其他 ITX 機殼, A4 優點是可以有效利用機殼空間,但需要注意散熱問題,以及因顯示卡經過延長線轉接造成的效能損耗。做代工居多的台廠聯力最近也有出自己的 A4 機殼,有興趣可以參考看看。其他的 ITX 機殼可以參考網友整理的試算表有機殼照片的網站,這裡也可以模擬尺寸

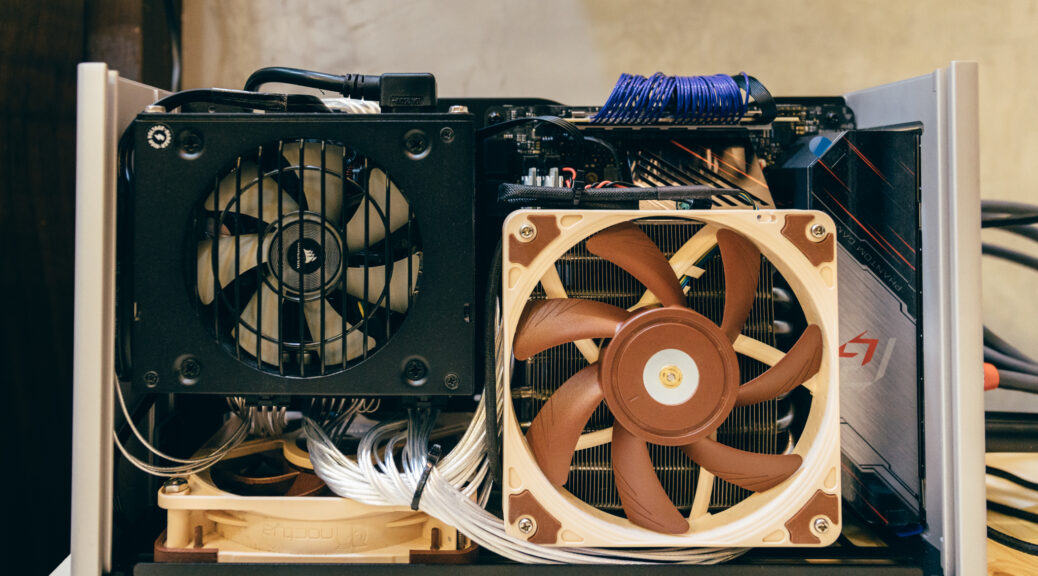

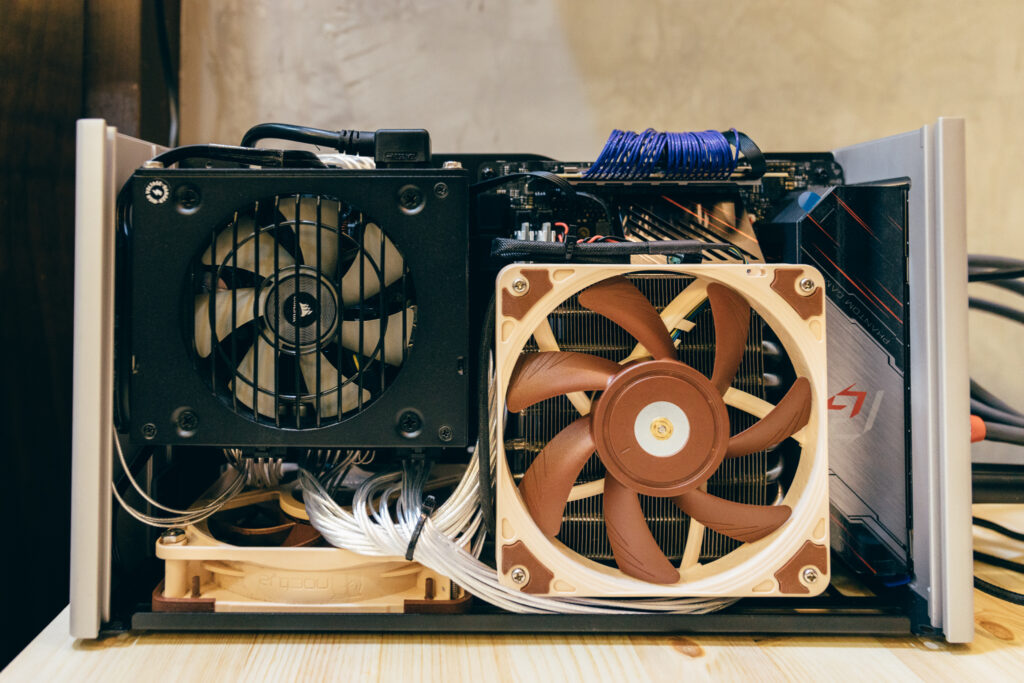

PSU, CPU 側

ITX 機殼通常有 CPU 散熱器的高度限制,這邊是沿用已經停產的 Xigmatek JANUS LD1266 ,12cm 風扇換成 Noctua NF-A12x15 ,並將 AMD CPU 的 PBO 功能關閉,待機溫度約在 45°C 。

因為有 Thunderbolt 的需求,主機板當初拿的是華擎的 X570 (華擎專門做一些冷門邪門歪道的主機板,被網友戲稱為妖板,這張 X570 也是 Intel 開放 Thunderbolt 授權後的第一張 AMD 主機板。以往桌電要用到 Thunderbolt 只能往 Intel 主機板找),注意的是這張卡用的是 Titan Ridge 架構的 TB3 晶片(JHL7340),沒有辦法直接支援 TB1 的設備(例如第一張照片的 Thunderbolt Display),需要一個 Alpine Ridge 的 Thunderbolt Dock 來轉接

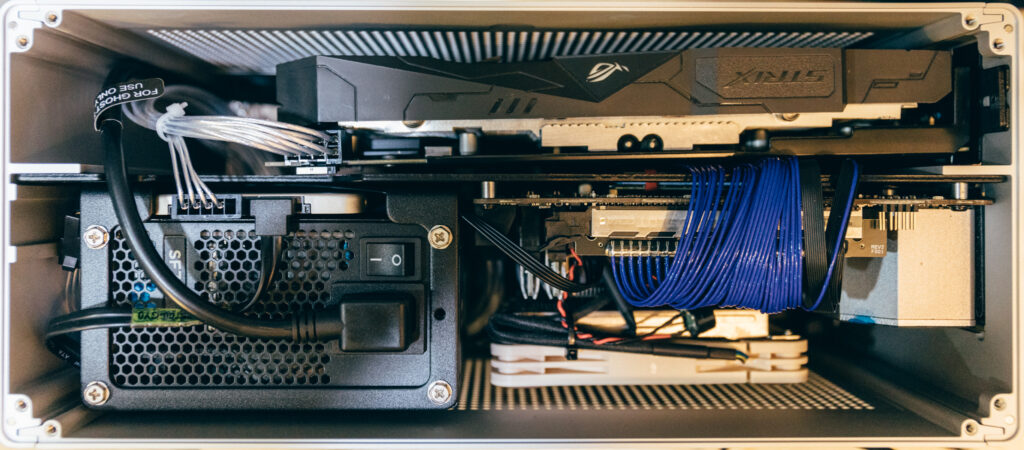

俯視圖

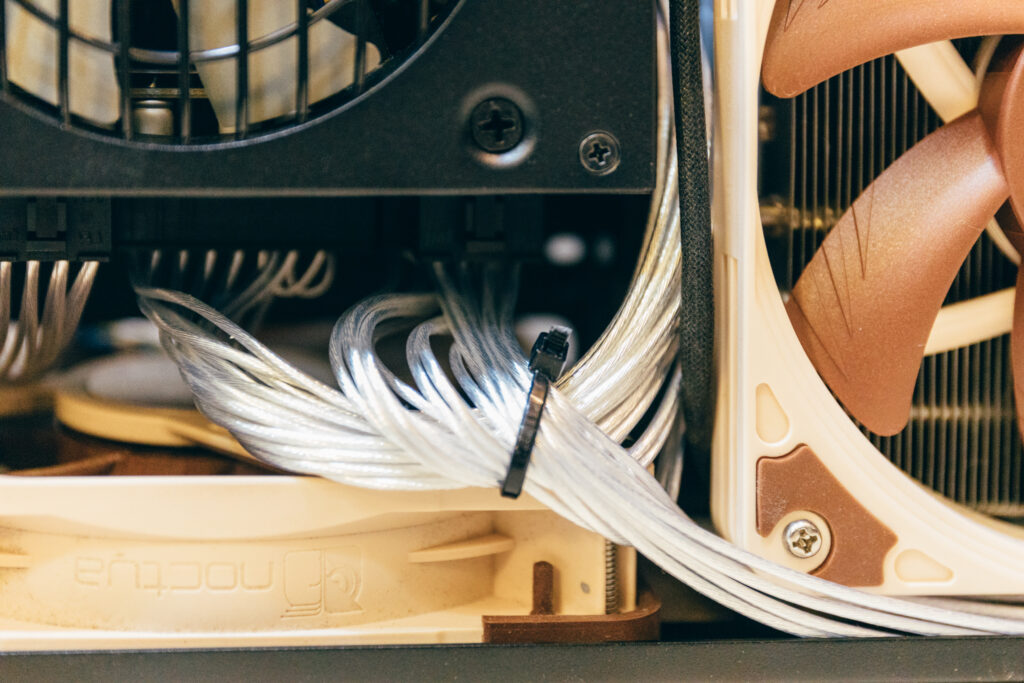

束帶整線大法

因為 EVGA 3090 的厚度較高,在安裝側板、不打磨的前提下,只好將最左邊的風扇拆除(不然會卡到側板),並將螺絲當作支撐,避免剩下的兩個風扇運轉時與側板摩擦。

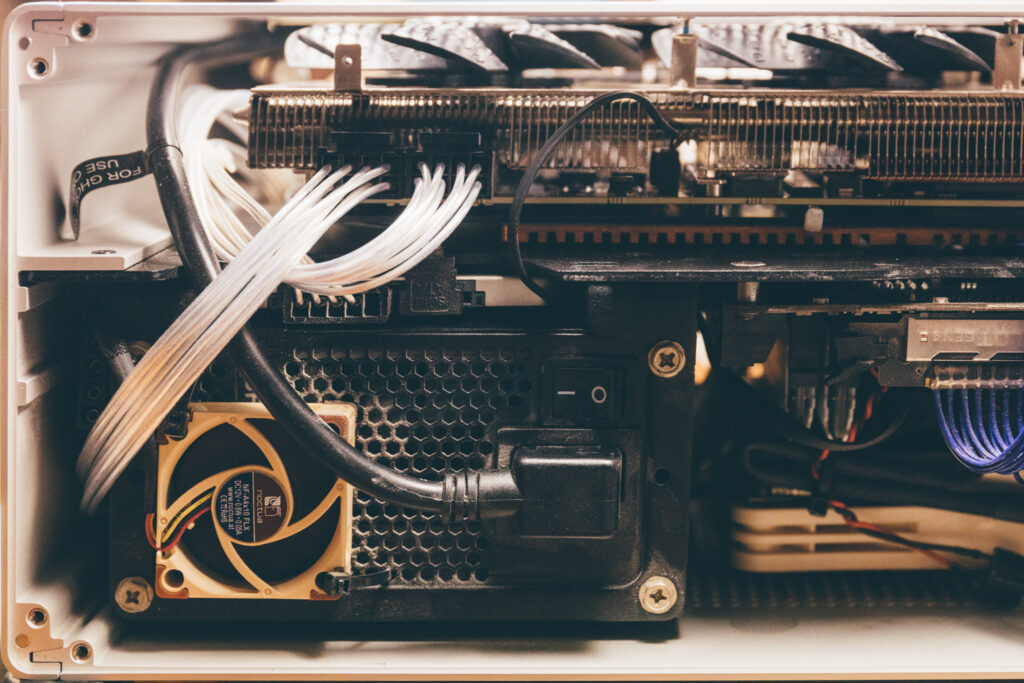

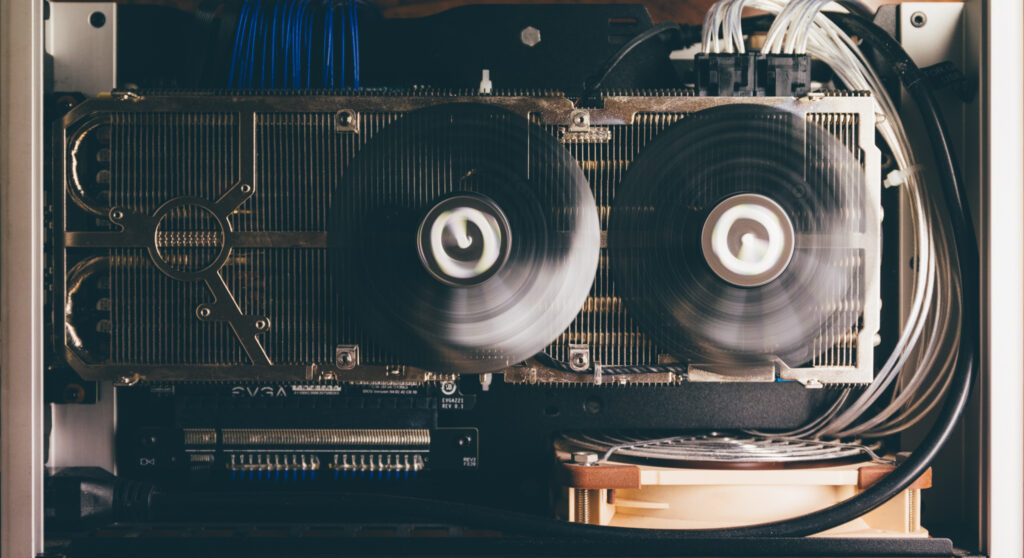

剩下兩個眼睛的 3090 QQ

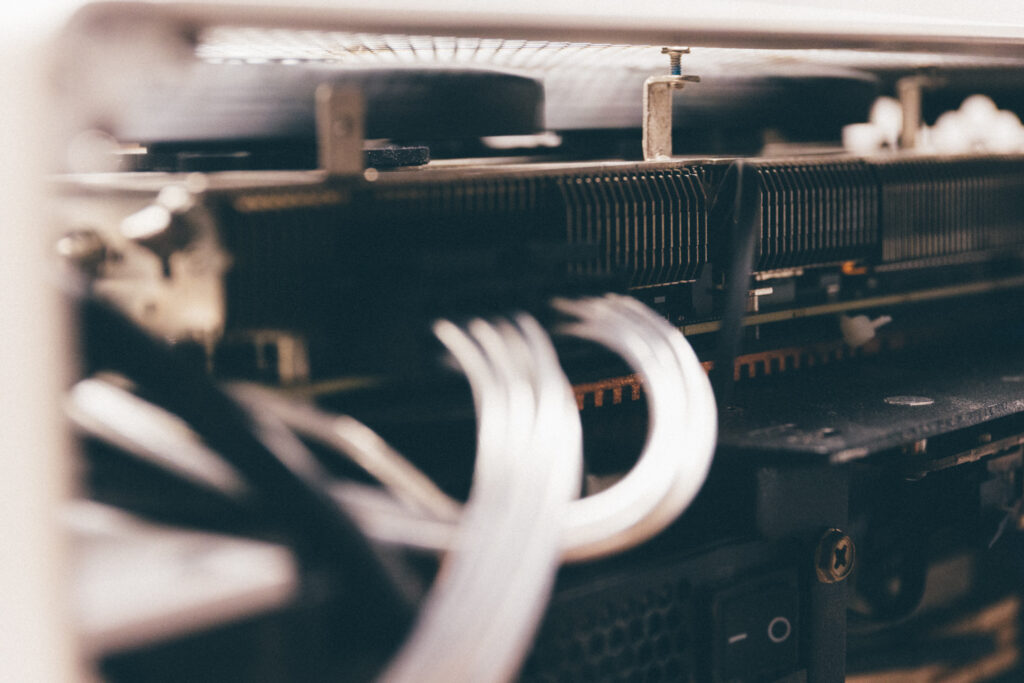

螺絲支撐大法
可以看到風扇上緣非常接近機殼的側板

其實 3090 的積熱問題主要是在背面的 12 顆 1GB GDDR6X ,拆除風扇的影響並不大。目前應該就先這樣子了,回歸微軟後最不習慣的應該是沒有辦法用觸控板進行三指拖曳,和一代的 Magic Trackpad 沒有支援 Precision Touchpad,有機會再來試試 2代觸控板
